前回のI/Oポートに SPI接続できるSDカードを接続したいと思います。

SDカード自体が3.3V動作なので、電圧変換が必要になります。
変換ICを接続すれば、簡単に変換できますが、ここでは変換ICを搭載したSDカード基板を使用することにしました。

使用したSDカード基板は、サンハヤト マイクロSDカードソケットモジュール MM-TXS02を使用しました。

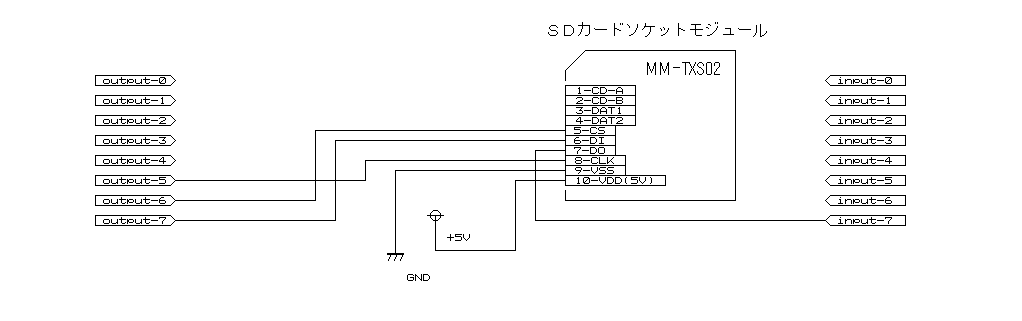

i/oポートとの接続は下記の回路図になります。

これでハードが完成したので、ソフト作成に進めていきたいと思います
