Rabbit2000のI/O空間にI2C用ICのPCA9564Dを接続して、I2C経由でキャラクターLCDを表示させたいと思います。
使用したLCDは、Z８S１８０でも使用した「KKHMF DC 5V 1602 LCD ディスプレイモジュール 16×2キャラクタ LCDブルーブラックライト」と「EasyWordMall 1602 LCD ブラック IIC/I2C/TWI/SPI シリアル インタフェース ボード モジュール」です。
まずはハード面から確認していきます。

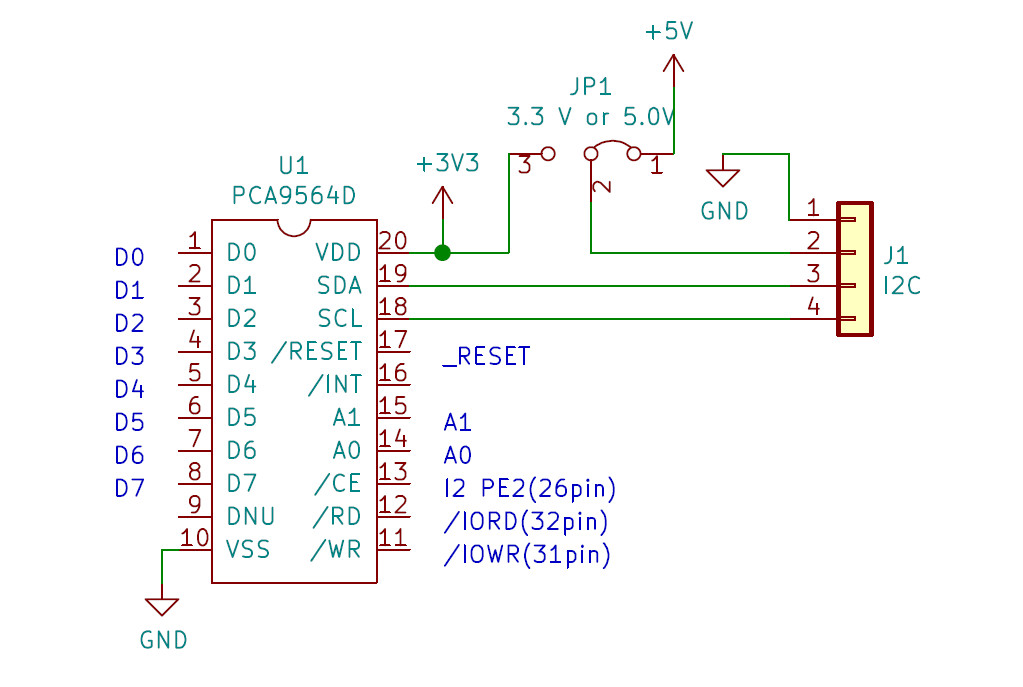

PCA9564Dの回路は下記のようになります。
DO～D7はデータバスD0～D7に接続します。VDDは3.3Vが必要になりますので3端子レギュレータなどで3.3Vを作成します。
SDAおよびSCLは、I2Cの EasyWordMall 1602 LCD ブラック IIC/I2C/TWI/SPI シリアル インタフェース ボード モジュール に接続します。
RESETはリセット回路に、A0/A1はアドレスバスA0/A1に接続します。
/CEのチップセレクト信号は、I2 PE2(26pin）に接続します。/RDおよび/WRはそれぞれ、/IORD(32pin)および/IOWR(31pin)に接続します。
次はソフト面を確認していきます。
I/O空間は、内部I/O（各種レジスター）と外部I/Oに分かれており、それぞれ内部I/Oはioi命令、外部I/Oはioe命令を使用します。
外部I/OはPE0からPE7まで0x0000-0x1fff刻みでチップセレクトが可能で0x0000-0xffffまで用意されています。
今回は、PE2（26pin)を使用して0x4000-0x5fffのうち0x4000~0x4003までのio空間を使用します。
IBｘCR（I/O Bank Control Reg）はbits7-6がWaitを設定、ここでは00-15wait、bits5-4は00-chip selectを設定
bit3は書き込み許可 1-permit write、bits2-0は設定なしとなっています。
IB2CR(0x82)=00001000
PE2はポートEを占有するのでポートEの設定を行っていきます。
PEFR（Port e Funection Register）は2ビット目をI/Oに設定
PEFR(0x75)＝00000100
PEDDR(Port E Data Direction Register)は2ビット目をoutputに設定
PEDDR(0x77)＝00000100
PEB2R(Port E Bit 2 Register)は2ビット目をONモードに設定
PEB2R(0x7a)＝00000100
コードを見ていきます。
まずは、各レジスタを登録していきます
PEFR .equ 0x75 ;Port E Function register
PEDDR .equ 0x77 ;Port E Data Direction register
PEB2R .equ 0x7a ;Port E bit 2 register
IB2CR .equ 0x82 ;I/O Bank CTL registerPCA9564のアドレスを設定します
I2CSTA .equ 0x4000 ;PCA9564 setting adress
I2CTO .equ 0x4000
I2CDAT .equ 0x4001
I2CADR .equ 0x4002
I2CCON .equ 0x4003デレィを設定します。基準となる100usを設定します。
;; dely timing set in 100uS
D100U .equ 132 ;;clock in 18.4320MHz set各種レジスタの設定を行います
ld a,0b00000100
ioi ld (PEFR),a ;i/o setting
ioi ld (PEDDR),a ;PE2 output mode
ioi ld (PEB2R),a ;PE2 i/o mode ON
ld a,0b00001000 ;wait 15 ,Chip select mode ,write permit
ioi ld (IB2CR),a 基本的には、Z8S180で使用したI2Cコードと同じです
表示は
Hello Z80 World!
Rabbit2000ﾆﾓｴﾀｲ!
と表示されます。
ソースは下記のとおりです。
;;rabbit2000 i/o port on i2c >> i2c LCD (KKHMF 1602 LCD +EasyWordMall 1602 LCD i2c i/F)) by pinecone 2021/06/23
;;
;; rabbit2000 cpu
;; 0000h -- 7fffh
;; External clock 18.4320MHz
;;
;; i2c-bus controller PCA9564
;;
;; i/o address
;; I2CSTA i/o 0x4000(r)
;; I2CTO i/o 0x4000(w)
;; I2CDTA i/o 0x4001(r/w)
;; I2CADR i/o 0x4002(r/w)
;; I2CCON i/o 0x4003(r/w)
;;
;; lcd 1602 port
;;
;; D0 > RS
;; D1 > R/W
;; D2 > E
;; D3 > LED on/off
;; D4 > DB4
;; D5 > DB5
;; D6 > DB6
;; D7 > DB7
;; assembler
;; program a000H
;; data a000H
;;
;; assemblers ASxxxx and ASlink V5.10
;; file name rabbit2000_i2c_lcd12.asm
;; $ asrab -l -s -o rabbit200_i2c_lcd12.asm
;; $ aslink -i rabbit2000_i2c_lcd12
;; $ monitor l command hex download rabbit2000_i2c_lcd12.ihx
.r2k
PEFR .equ 0x75 ;Port E Function register
PEDDR .equ 0x77 ;Port E Data Direction register
PEB2R .equ 0x7a ;Port E bit 2 register
IB2CR .equ 0x82 ;I/O Bank CTL register
;; dely timing set in 100uS
D100U .equ 132 ;;clock in 18.4320MHz set
CNTLA0 .equ 0x00
CCR .equ 0x1f
CMR .equ 0x1e
I2CSTA .equ 0x4000 ;PCA9564 setting adress
I2CTO .equ 0x4000
I2CDAT .equ 0x4001
I2CADR .equ 0x4002
I2CCON .equ 0x4003
RS .equ 0 ;command >0 :data transfer >1
RW .equ 1 ;write >0 : read >1
EN .equ 2 ;positive pulse
LED .equ 3 ;back light off >0 : on >1
putchar .equ 0x0435 ;monitor putchar
cr .equ 0x01bb ;monitor CR
ADDRES .equ 0x27 ;i2c slave address
.area TEST (ABS)
.org 0xa000
start:
ld a,0b00000100
ioi ld (PEFR),a ;i/o setting
ioi ld (PEDDR),a ;PE2 output mode
ioi ld (PEB2R),a ;PE2 i/o mode ON
ld a,0b00001000 ;wait 15 ,Chip select mode ,write permit
ioi ld (IB2CR),a
;; main program
call i2c_init ;i2c init
call dely100u
call lcd_init ;LCD init
ld hl,lcd_msg ;msg output
ld b,16
main_loop:
ld a,(hl)
call data_lcd8bitwrite
inc hl
djnz main_loop
ld a,0xc0 ;0x80 + 0x40(2 line top address)
call lcd8bitwrite ; 2 line set
ld hl,lcd_msg2 ;msg output
ld b,16
main_loop2:
ld a,(hl)
call data_lcd8bitwrite
inc hl
djnz main_loop2
ret
lcd_init: ;LCD init(4bit mode)
ld a,0x03
call lcd4bitwrite
ld b,0x05 ;;5ms dely
call delym
ld a,0x03
call lcd4bitwrite
ld a,0x03
call lcd4bitwrite
ld a,0x02 ;;4 bit mode
call lcd4bitwrite
ld a,0x28 ;function set
call lcd8bitwrite ;4bit bus,2 line ,1 line=8
ld a,0x0c ;disp on,under cursor off,block cursor off
call lcd8bitwrite
ld a,0x01 ;disp clr
call lcd8bitwrite
ld b,0x02 ;;2mS dely
call delym
ld a,0x06 ;disp address incrmant on,disp shift off
call lcd8bitwrite
ld a,0x02 ;cursor home set
call lcd8bitwrite
ld b,0x02 ;;2ms dely
call delym
ret
i2c_init:
LD A,0xff ;;Timout Register
ioe ld (I2CTO),a
ld a,0x64 ;;Own Address
ioe ld (I2CADR),a
ld a,0x44 ;;Enable Serial io
ioe ld (I2CCON),a
call dely500u ;; 500u Wite
ld a,0xc4 ;;Slave recciver mode
ioe ld (I2CCON),a ;; AA=1 ENSIO=1 SI=0
ret
lcd8bitwrite: ;command mode 8bit data LCD output
push af ;
rrca ;8bit data upper 4bit data LED output
rrca
rrca
rrca
call lcd4bitwrite ;command mode 4bit data LCD output
pop af ;8bit data low 4bit data LED output
call lcd4bitwrite ;command mode 4bit data LCD output
ret
lcd4bitwrite: ;command mode 4bit data LCD output
rlca ;4bit data upper 4bit set
rlca
rlca
rlca
res RS,a ;LCD Command mode
res RW,a ;LCD Write mode
res EN,a ;LCD EN low
set LED,a ;LCD back light LED ON
push af
ld d,a ;i2c write data set
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
pop af
set EN,a ;LCD EN high
push af
ld d,a
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
pop af
res EN,a ;LCD EN low
ld d,a
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
ret
data_lcd8bitwrite: ;data mode 8bit data LCD output
push af
rrca ;8bit data upper 4bit data LED output
rrca
rrca
rrca
call data_lcd4bitwrite ;command mode 4bit data LCD output
pop af ;8bit data low 4bit data LED output
call data_lcd4bitwrite ;command mode 4bit data LCD output
ret
data_lcd4bitwrite: ;data mode 4bit data LCD output
rlca
rlca
rlca
rlca
set RS,a ;LCD RS data mode
res RW,a ;LCD write mode
res EN,a ;LCD EN low
set LED,a ;LCD back light LED ON
push af
ld d,a ;i2c write data set
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
pop af
set EN,a ;LCD EN high
push af
ld d,a ;i2c write data set
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
pop af
res EN,a ;LCD EN low
ld d,a ;i2c write data set
ld e,ADDRES ;i2c slave address set
call i2c_write ;i2c write
ret
i2c_write:
ld a,0xe4 ;;Slave recciver mode
ioe ld (I2CCON),a ;; AA=1 ENSIO=1 STA=1
loop1: ioe ld a,(I2CCON) ;; SI=1 ?
bit 3,a
jr z,loop1
ioe ld a,(I2CSTA) ;;Poll from transmission finished
cp 0x08
jp nz,err
ioe ld a,(I2CDAT)
ld a,e ;;Slave address set
sla a
ioe ld (I2CDAT),a
ld a,0xc4 ;;Slave recciver mode
ioe ld (I2CCON),a ;; AA=1 ENSIO=1 SI=0
loop2: ioe ld a,(I2CCON) ;; SI=1 ?
bit 3,a
jr z,loop2
loop3:
ioe ld a,(I2CSTA) ;;Poll from transmission finished
cp 0x18
jr nz,err
;; DE reg = buffer adress
;; end buffer is "00"
data_write:
ld a,d ;; write data Areg is I2CDAT
ioe ld (I2CDAT),a
ld a,0xc4 ;;Slave recciver mode
ioe ld (I2CCON),a ;; AA=1 ENSIO=1 SI=0
data_w1:
ioe ld a,(I2CCON) ;; SI=1 ?
bit 3,a
jr z,data_w1
data_w2:
ioe ld a,(I2CSTA) ;;Poll from transmission finished
cp 0x28
jr nz,err
ld a,0xD4 ;;Generate STOP mode
ioe ld (I2CCON),a ;; AA=1 ENSIO=1 SI=0
D_W_ST0:
ioe ld a,(I2CCON) ;; STO=0 ?
bit 4,a
jr nz,D_W_ST0
ioe ld a,(I2CSTA)
cp 0xf8
jr nz,err
ret
err: ;; err
call cr
ld a,"E"
call putchar
ld a,"r"
call putchar
ld a,"r"
call putchar
call cr
ret
delym: ;; B reg set *1mS dely
push bc
delyml: call dely1m
djnz delyml
pop bc
ret
dely1m: ;; 1mS dely
push bc
call dely500u
call dely500u
pop bc
ret
dely500u: ;; 500uS dely
push bc
ld b,5
dd5: call dely100u
djnz dd5
pop bc
ret
dely100u: ;; 100uS dely
push bc
ld b,D100U
l100u: djnz l100u
pop bc
ret
;; data
lcd_msg:
.db 'H
.db 'e
.db 'l
.db 'l
.db 'o
.db 0x20
.db 'Z
.db '8
.db '0
.db 0x20
.db 'W
.db 'o
.db 'r
.db 'l
.db 'd
.db '!
lcd_msg2:
.db 'R
.db 'a
.db 'b
.db 'b
.db 't
.db '2
.db '0
.db '0
.db '0
.db 0xc6 ;ニ
.db 0xd3 ;モ
.db 0xb4 ;エ
.db 0xc0 ;タ
.db 0xb2 ;イ
.db '!
.end
