オールSRAM化に挑戦してみましたぁ^^

使用するSRAMは入手性と安さからwww 秋月電子で販売されている「高速SRAM HM678127」を使用しました。
容量は 128K*8Bitで アクセスタイム12nsです。

SOJパッケージなので変換基板を使用しました。

FRAM(FM18W08)は0000番地から配置されていましたが、フルデコードしていなかったので、8000番地以上も書き込みできるようになっていましたぁ^^;(0000番地からのイメージが重なっていました)

今回はRAMを増設にあたり、FRAMも完全デコードしました。

アドレスは次のように配置しました。
FRAM  00000番地~07FFF番地
SRAM  20000番地~3FFFF番地

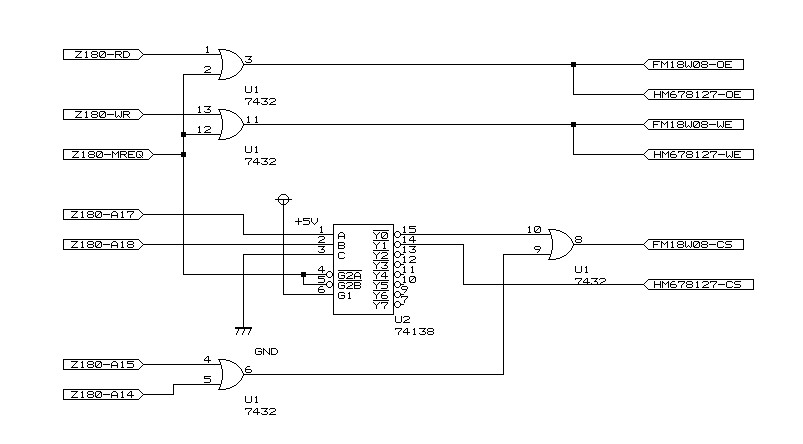

デコード周りの回路は下記の通りです。
FRAMのCS端子の接続を変更しました。

次回は、MMU関連のレジスタを変更してRAMにアクセスしますwww
