USBasp購入したけど、結局1台自作しました

回路図は,USBaspのHomeのを参考にしました

ヒューズとしてポリスイッチを追加しました
(秋月電子で購入^^)

でも、高さが高すぎて(電解コンデンサーが大きかった^^;)
うまく、蓋がしまらないのでした。

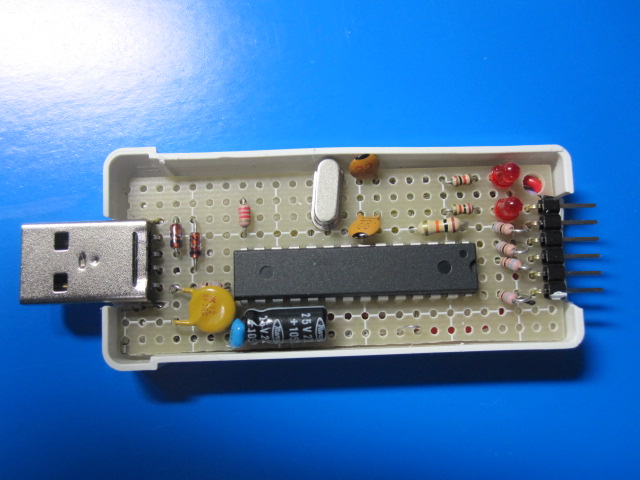

こんな感じ

IMG_3577

早速ソフトいれて、動作確認ちゃんと動きました(ホッWWW)

書き込みのコマンドを整理してみます

AVRーCPUの情報を読む

$ avrdude -v -p m88 -c usbasp -P usb -F

フラッシュROMに書き込みする

$ avrdude -v  -p m88 -c usbasp -P usb -F -e -U flash:w:z80.hex

EEROMに書き込みする

$ avrdude -v  -p m88 -c usbasp -P usb -F -e -U eeprom:w:z80.eep.hex

ヒューズを書き換える
L側:
$ avrdude -v -p m88 -c usbasp -P usb -F -u -U lfuse:w:0xff:m
H側:
$ avrdude -v -p m88 -c usbasp -P usb -F -u -U hfuse:w:0xdd:m

自作しても、確実に書き込みできることができました^^
