開発装置(ライター)もできましたので、早速本題のZ80の製作にかかりたいと思います。
今回使用するZ80は Z8S180で PLCCタイプのものを購入しました。
購入先は Digi-key 品番269-4307-NDで輸入購入しました。
Z8S180外見とDIP型PLCC68pinソケットの一例の写真です。
PLCC68pinソケットは秋月電子などで購入可能です。

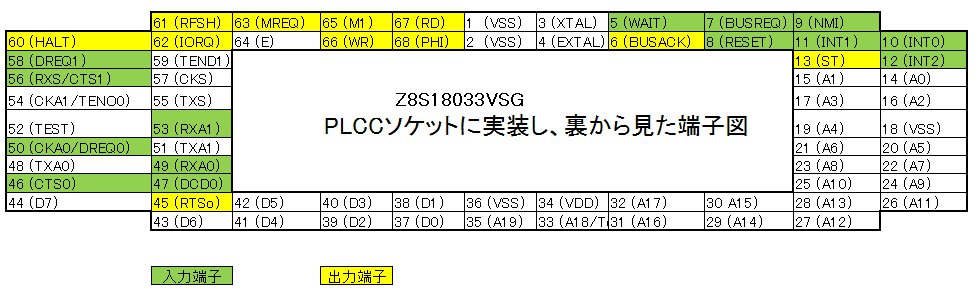

ユニバーサル基板に実装していくわけですが、裏から見た端子番号がわかりにくいので
端子早見表を作成してみました。
制御端子は 緑が入力端子、黄色が出力端子です。(すべてを網羅していません。参考程度にwww)
はんだ面から見た図なので間違いなく!
最初の配線は、電源周りを配線しました。
次回から本格的に配線していきたいと思います。
