今回のターゲットマイコンはATMEGA88PAに設定しています
回路はブレッドボードに組み込みました
発振器は内臓CR発振器を使用しますので、電源とLEDと
書き込み用のリード線を接続するだけです

LEDアノード側(リード線の長い方)は電流制限用の抵抗330Ωを介してVCCに
LEDカソード側はマイコン14pin(PB0)に

マイコン電源7ピン及び20ピンはVCCに
マイコングランド8ピン及び22ピンはGNDに

書き込みの接続(10ピン対応)

書き込み側    マイコン側
1ピン(MOSI) ー 17ピン(MOSI)
2ピン(VCC) ー 7ピン(VCC)
3ピン(NC)  ー 未接続
4ピン(GND) - 8ピン(GND)
5ピン(RST) ー 1ピン(RESET)
6ピン(GND) ー 8ピン(GND)
7ピン(SCK) ー 19ピン(SCK)
8ピン(GND) ー 8ピン(GND)
9ピン(MISO) ー 18ピン(MISO)

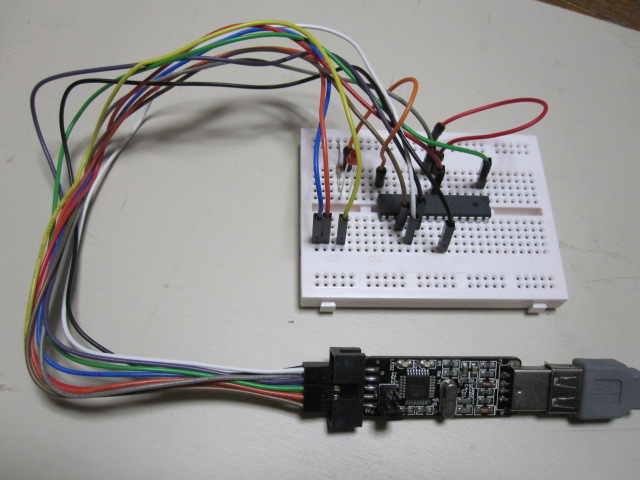

ブレッドボードでの接続はこんな感じです

IMG_3487

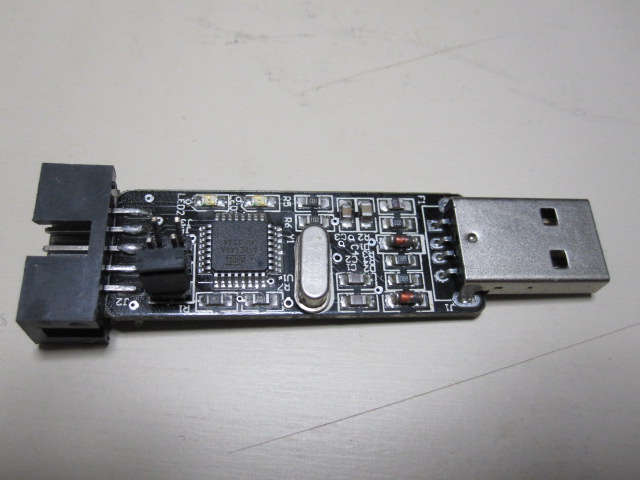

書き込み機として。avrdude対応のUSBaspを使用しました
こちらのhomeで回路図も公開されて自作も可能ですが
今回は市販品を購入しました。
aitendoUSBasp-Bで900円です(2013年1月)

IMG_3485
予備も含めて2個購入(後でフォームウェアをバージョンアップするのに
2台目が必要になりました^^;買っててよかったです)
